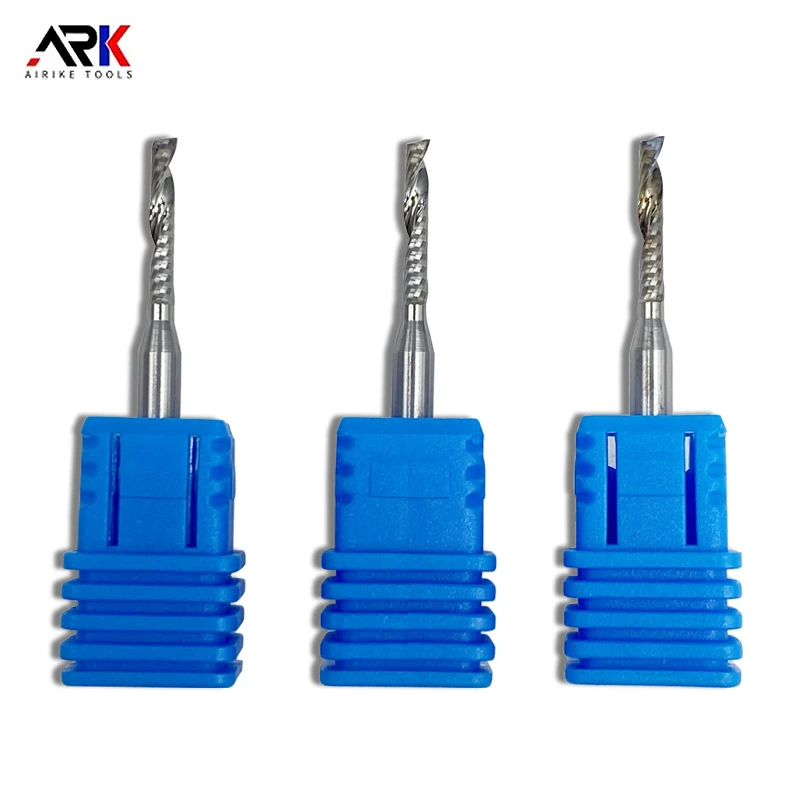

Frappeur de broyage à bord unique de petit diamètre

Le frappeur de broyage à un seul diamètre de Zhongyeda est caractérisé par son petit diamètre, ce qui lui permet d'effectuer un traitement fin dans un petit espace. Dans le même temps, la conception à un seul diamètre durable rend la force de coupe plus concentrée et peut effectuer efficacement la tâche de traitement en peu de temps. De plus, le fraitement de broyage à bord unique de petit diamètre a une vitesse de coupe plus rapide et peut mieux protéger la surface de la pièce pour éviter les terrifiants, garantissant ainsi que la pièce transformée a une haute précision et une qualité de surface élevée.

Pendant le processus de fabrication, les fraises à un seul diamètre de frappe à bord doivent passer par un processus de conception et de traitement strict. De la sélection des matières premières, du forgeage ou de la coulée des blancs, au traitement rugueux, au broyage, à l'affûtage, au traitement de revêtement et à d'autres étapes, chaque liaison nécessite un bon fonctionnement pour garantir la qualité et les performances du produit final. En particulier dans le processus de netteté, un équipement d'aiguidation spécial est nécessaire pour broyer finement le bord de la coupe du fraitement de fraisage afin de garantir que la netteté et la géométrie de la tranche de pointe répondent aux exigences de traitement.

La plage d'application du fraitement de fraisage à un seul bord de diamètre est très large. Dans l'industrie de la fabrication de machines, il peut être utilisé pour finir les pièces et la fabrication de moisissures; Dans l'industrie aérospatiale, il peut être utilisé pour le broyage des pièces de précision et des machines-outils de haute précision; Dans l'industrie de la fabrication automobile, il peut être utilisé pour couper ou percer des opérations dans le processus de production des pièces en alliage en aluminium. De plus, dans les champs d'informations électroniques, de la biomédecine, des instruments optiques, etc., le frappeur de fraisage à bord unique de petit diamètre joue également un rôle irremplaçable.

Caractéristiques

1. Coupe et élimination des puces: Cutter de fraisage à un seul bord de diamètre a une bonne capacité de coupe et des performances d'élimination des puces. Puisqu'il n'y a qu'une seule lame, les puces peuvent être déchargées plus facilement pendant le processus de coupe, réduisant l'accumulation de puces dans la zone de traitement, réduisant ainsi les problèmes de rayures sur la surface de traitement et l'augmentation de l'usure des outils causée par l'accumulation de puces8.

2. Le diamètre de la lame du fraitement de broyage à un seul bilan de petit diamètre est petit, et des détails et des contours très fins peuvent être traités. Il convient aux tâches de gravure avec des exigences de haute précision, telles que la gravure des petits métiers et des moules de précision.

3. Qualité de surface: la luminosité de surface d'un fraitement de broyage à bord unique de petit diamètre est meilleure. Lorsqu'une seule lame coupe, la force de coupe sur la surface du matériau est plus uniforme. Contrairement à un coupe-frais à bord multiple, il peut y avoir de légères ondulations ou des marques de couteau à la surface en raison de la différence de coupe entre les lames, de sorte qu'une surface de traitement lisse peut être obtenue.

4. Rigidité de l'outil: Par rapport aux outils de grand diamètre, les fraises de fraisage à bord unique de petit diamètre ont une rigidité de l'outil relativement faible et sont plus sujettes à la déformation et aux vibrations pendant la coupe, en particulier lorsque la profondeur de coupe est grande ou que la force de coupe est forte. Cela nécessite une sélection raisonnable de paramètres de coupe lors de l'utilisation pour éviter une déformation excessive ou des dommages à l'outil.

5. Efficacité de coupe: l'efficacité de coupe d'un fraitement de broyage à bord unique de petit diamètre est relativement faible, car à la même vitesse, une seule lame est impliquée dans la coupe, et il faut plus de temps pour accomplir la même tâche de traitement qu'un coupe-frêne à double bord ou à bord multiple.

Scénarios d'application

1. Traitement acrylique: les fraises à un seul bilan de petit diamètre sont souvent utilisées pour couper et graver les matériaux acryliques. Ils peuvent obtenir des effets de traitement sans fumée, sans odor, rapide et efficace. Le processus de fabrication spécial peut garantir qu'il n'y a pas de fissuration lors du traitement de l'acrylique, les marques de couteau sont extrêmement fines ou même pas de marques de couteau, et la surface est lisse et plate.

2. Traitement des matériaux en PVC: Il a également de bonnes performances dans la gravure et la coupe de matériaux en PVC, et peut traiter diverses formes et motifs pour répondre à différentes exigences de conception.

3. Traitement du bois: il peut être utilisé pour le traitement fin de la bouchon, des planches en bois minces, etc., comme la fabrication de l'artisanat de la sculpture en bois, la gravure détaillée des modèles en bois, etc., et peut graver des textures délicates et des motifs exquis.

4. Fabrication de petits moisissures: Dans le processus de fabrication des petits moules, des fraises à un seul bilan de petit diamètre peuvent être utilisées pour traiter la cavité du moule, le noyau et d'autres parties du moule, qui peuvent façonner avec précision la forme et la taille du moule et assurer la précision et la qualité du moule.

5. Gravure électronique des coquilles de produit: adaptée à la gravure sur les coquilles de produits électroniques, telles que les coquilles de téléphone mobile, les coquilles de tablette, etc., qui peuvent graver des logos de marque, des modèles, des textes, etc., pour améliorer la texture et la personnalisation de l'apparence du produit.

Considérations de sélection

1. Diamètre de l'outil: Sélectionnez le diamètre de l'outil approprié en fonction de la taille et de la forme de la pièce et de la finesse de la gravure. Plus le diamètre est petit, plus les détails qui peuvent être traités, mais la rigidité et la durabilité de l'outil seront également réduites en conséquence7.

2. Longueur de l'outil: la longueur de la lame doit être plus longue que l'épaisseur du corps de coupe pour s'assurer que la pièce peut être complètement coupée. Pour la découpe de métaux, il est généralement recommandé que la longueur de la lame soit dans 4 fois le diamètre de la lame. Par exemple, pour une lame de 3 mm de diamètre, il convient de choisir une longueur de lame à 12 mm3.

3. Matériau à outils: Les matériaux courants comprennent l'acier en tungstène, l'acier à grande vitesse, le carbure cimenté, etc. Les fraises à un seul diamètre à bord de bord en acier en tungstène ont une résistance à la dureté et à l'usure plus élevée et conviennent aux matériaux de traitement avec une dureté plus élevée; Les fraises en acier à grande vitesse ont une meilleure ténacité et sont relativement bon marché et conviennent au traitement des matériaux avec une dureté inférieure.

4. Performance de la machine Match Performance: Considérons les performances de la machine de gravure, telles que la vitesse, la puissance, la précision, etc., pour voir si elle correspond au frappeur de fraisage à bord unique de petit diamètre. Si la vitesse de la machine à gravure est faible, l'avantage de la vitesse élevée de la fraignage à un seul diamètre à bord à bord unique peut ne pas être entièrement utilisé; Et si la puissance est insuffisante, des problèmes tels que le brouillage d'outils et la coupe inégale peuvent se produire pendant le processus de coupe.
