Quels types d'outils de diamant y a-t-il?

Le diamant présente les avantages d'une résistance à une dureté et à l'usure extrêmement élevée, à un coefficient de frottement faible, à un module élastique élevé, à une conductivité thermique élevée, à un coefficient d'expansion thermique faible et à une faible affinité avec des métaux non ferreux. Il s'agit actuellement d'un matériau à outils avec une dureté très élevée. Alors, quels types d'outils de diamant y a-t-il? Suivons le rédacteur en chef de Zhongyeda pour jeter un œil!

Types d'outils de diamant:

Outils de diamantsont divisés en fonction de la structure des outils: principalement utilisés pour les outils de rotation, les fraises, les alésus, les bits de forage, les outils revêtus et autres outils de formation non standard.

1. Les lames de diamant

1. Lames standard: les lames en diamant monocristallines sont principalement utilisées pour les tours de diamant à point unique ou d'autres tours de précision. La rugosité de surface peut atteindre RZ0.1-0,05 μm lors du traitement des métaux non ferreux. Les lames de diamant polycristallin (PCD) sont généralement utilisées dans les tours, les centres d'usinage, etc., principalement pour le tournant et l'ennui. Par rapport aux lames en alliage traditionnelles, une alimentation plus élevée et une vitesse linéaire peuvent être utilisées; La vie des lames est également considérablement améliorée par rapport aux lames de carbure; Dans le même temps, la finition de surface de la pièce traitée par les lames PCD peut au mieux atteindre RA0.2.

2. Lames non standard: principalement utilisées pour certaines conditions de travail avec des structures complexes, des exigences de tolérance stricte et des procédures de traitement complexes. L'utilisation de lames non standard en diamant polycristallin à lames à la machine (PCD) peut améliorer considérablement l'efficacité de traitement. Dans le même temps, l'utilisation de la structure perdue de machine peut réduire les coûts de production.

2. Pares de moulage en diamant

Pares de broyage en diamant polycristallin (PCD), avec des disques de fraises oufrappeurLes tiges, sont généralement utilisées pour le broyage des avions et des étapes. La vitesse linéaire peut atteindre 2500-3000 m / min. Par rapport aux lames de carbure, la durée de vie de l'outil est augmentée de 5 à 10 fois. C'est le choix du broyage de surface métallique non ferreux tel que les culasses en alliage en aluminium automobile, les boîtes à moto et les plans de moisissure! Le rapport prix-performance est très approprié.

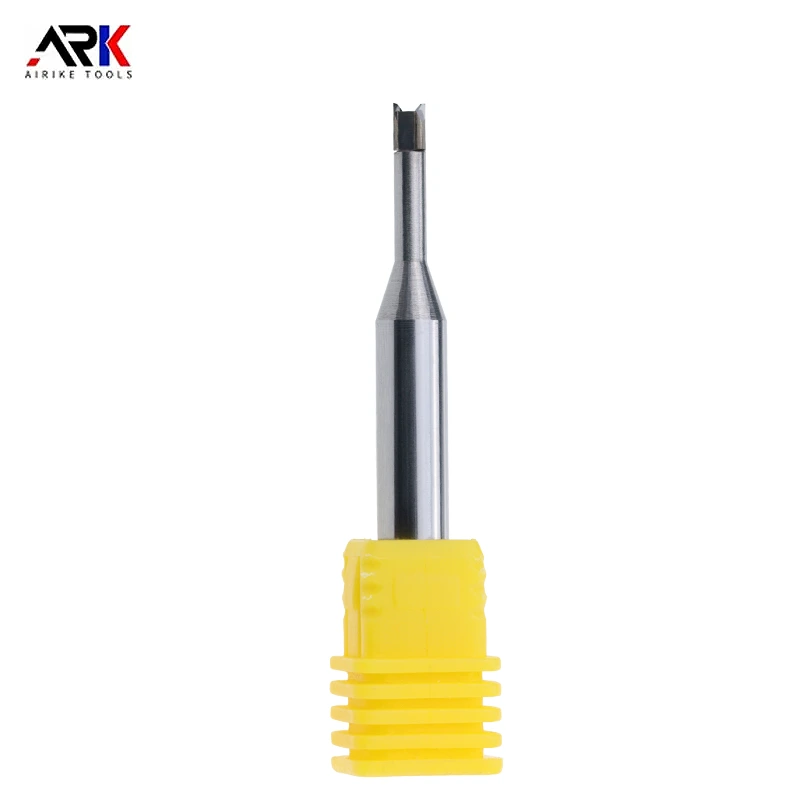

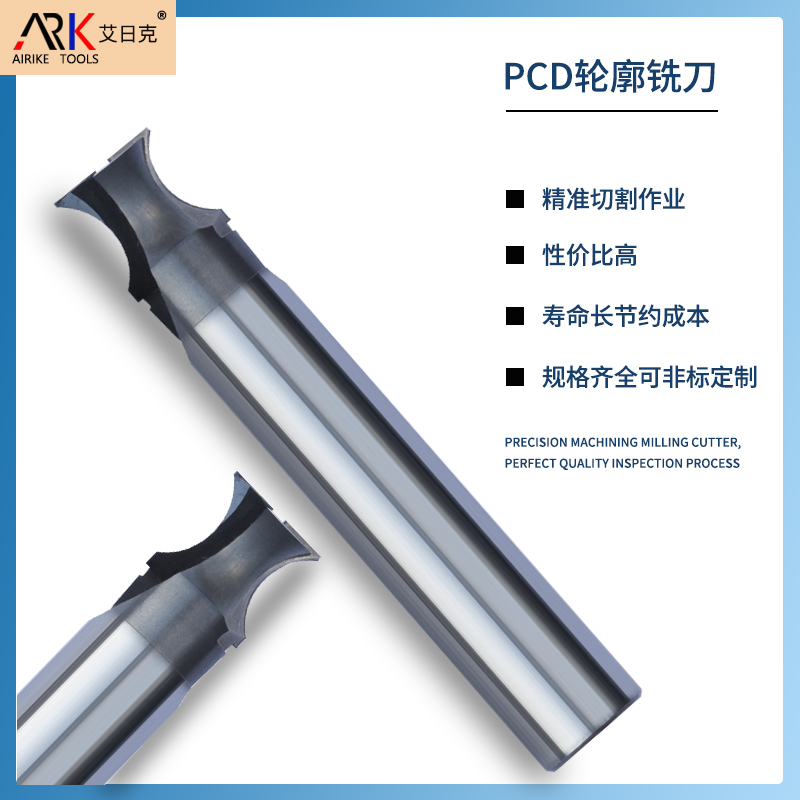

3. Cutter de fraisage à tige de diamant

Les fraises à tige de diamant sont divisées en fraises de diamant monocristallines et fraises en diamant polycristallin (PCD).

Les fraises de tige de diamant polycristallin (PCD) sont divisées en deux types. L'un est un frappeur de fraisage à travers le centre, qui peut être utilisé pour pénétrer la surface de la pièce verticalement le long de l'axe. Pour mourir des pièces en forme de fosse, l'efficacité sera considérablement améliorée. L'autre est un coupeur de fraisage non-centre. Ce type de frappeur de fraisage coupe généralement dans la pièce radialement de la pièce et les boss, étapes, surfaces et autres parties par la programmation CNC.

4. RAMEMER DIAMAND

Diamond REAMER, généralement basé sur la taille du diamètre, utilise une matrice en alliage ou une matrice en acier, et le nombre de bords de coupe est de 2 ou plus.

Ce type d'outil est principalement utilisé pour le traitement des trous avec des exigences de tolérance stricte et des exigences de finition élevées. Les trous et les trous aveugles peuvent être traités. La finition des trous traitées par ce type d'outil peut atteindre RA0.1.

5. Bits de forage en diamant

Diamant polycristallin (PCD)Les bits de forage sont généralement en alliage ou en substrats en acier selon le diamètre. Les bits de perceuse en diamant polycristallin (PCD) de forage des trous de forage directement sur la pièce. Il n'y a pas de trous sur la pièce elle-même et les exigences de précision ne sont pas élevées. Les bits de forage PCD ne conviennent que pour l'usinage des équipements centraux.

Les bits de forage en diamant polycristallin (PCD) comprennent principalement: les bits de forage d'expansion du trou PCD, les bits de forage à pas PCD, les bits de forage à torsion PCD, les bits de forage à fond plat PCD, etc.

6. Outils enduits de diamant

Les outils enduits de diamant utilisent la méthode CVD pour déposer directement un film de diamant de 1 à 25 μm sur un substrat tel que le carbure cimenté ou la céramique. Ils peuvent être utilisés pour des outils aux formes géométriques complexes et sont des outils idéaux pour traiter les matériaux difficiles à traiter.

Types d'outils adaptés au revêtement: lames, les fraises, les forets, les alésus, les coupeurs de formation, etc.

7. Outil de formation de diamants

Diamant polycristallin (PCD)L'outil de formation appartient à l'outil rotatif. Son avantage est une efficacité de traitement élevée. Il peut mouiller plusieurs trous de pas en même temps et assurer des tolérances géométriques relativement précises. Il est divisé en deux types selon différentes méthodes de traitement. L'un est le traitement axial et la formation unique; L'autre est la programmation CNC et le traitement de la trajectoire. Le porte-outil a une poignée BT, une poignée HSK, une poignée droite, etc.

Les types d'outils de diamant ci-dessus sont partagés ici. Il existe de nombreux types d'outils de diamant avec des différences de performances significatives. Il existe également de grandes différences dans la structure, la méthode de préparation et le champ d'application de différents types d'outils de diamant.
