Quel est le processus de soudage des fraises soudées ?

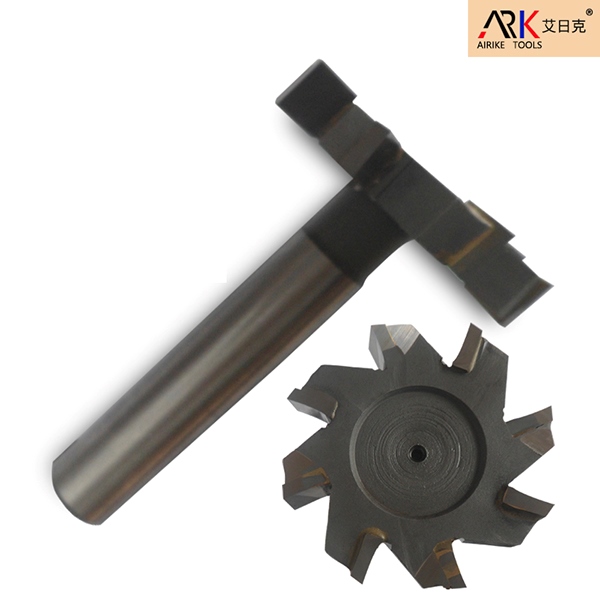

Les fraises soudées fixent les inserts en carbure au corps de la fraise par soudage, formant ainsi une structure intégrée. Combinant rigidité et rentabilité, ils trouvent des applications significatives dans la fabrication mécanique, le traitement des moules, les composants automobiles, l'aérospatiale et d'autres domaines. Alors, savez-vous comment se déroule le processus de soudage pourfraises soudéestravaux? Ci-dessous,Zhongye DaL'éditeur de vous guidera à travers tout cela !

I. Préparation avant soudage

Inspectez les inserts pour déceler des fissures ou des bords ébréchés. Assurez-vous que les fentes de la fraise correspondent aux dimensions de la plaquette et sont exemptes de bavures ou de contamination par l'huile. Nettoyez les inserts et les fentes avec des solvants organiques comme de l'essence ou de l'alcool. Pour la production de masse, améliorez la propreté en sablant ou en faisant bouillir dans des solutions alcalines.

II. Méthodes de soudage et sélection des matériaux

Les techniques de soudage courantes pour les fraises comprennent le brasage par induction à haute fréquence, le brasage à la flamme gazeuse et le soudage par diffusion sous vide. Le brasage haute fréquence est particulièrement adapté à la production de masse en raison de son rendement élevé. Les métaux d'apport de brasage utilisent généralement des feuilles à base d'argent avec une teneur en argent d'au moins 35 %. Le flux est principalement constitué de borax industriel, qui doit être déshydraté avant utilisation. Pour les alliages à grains fins à haute teneur en titane et à faible teneur en cobalt ou pour les inserts minces, incorporez des coussinets de compensation de maille de 0,2 à 0,5 mm pour réduire les contraintes de soudage.

III. Paramètres de processus et points clés opérationnels

Contrôlez la température de brasage entre 600 et 800°C. Optimiser la durée de chauffage pour éviter une vitesse ou une lenteur excessive. Fixez le porte-outil pendant le soudage. Placez séquentiellement le métal d'apport, le flux et la lame. Après un chauffage uniforme, une fois que le métal d'apport fond et s'écoule, poussez doucement la lame pour éliminer les scories et alignez-la avant d'appliquer une pression jusqu'à solidification. Un soudage à dents alternées ou en diagonale peut être utilisé pour réduire les contraintes.

IV. Traitement post-soudage

Après le soudage, laissez les outils refroidir naturellement sur le dispositif de soudage pendant au moins 2 heures avant de les refroidir à l'air. Évitez un refroidissement rapide. Après refroidissement, éliminer le flux résiduel et les scories. Pour la production de masse, un sablage suivi d'un traitement à l'eau bouillante pendant 1 à 2 heures est recommandé. Séchez soigneusement avant d’affûter.

En résumé, le processus de soudage des fraises est une tâche très technique et minutieuse comportant plusieurs étapes. Le contrôle strict des points clés de chaque étape améliore efficacement la qualité de la soudure, prolonge la durée de vie defraises soudées, et fournit une assurance fiable pour les opérations d'usinage.
